În industria fotovoltaică solară, tranziția tehnologiei plachetei vine ca o schimbare de la pseudo pătrat156.75x156.75mm M2 la dimensiuni mai mari placheta la pătrat complet 158.75x158.75mm și aceasta include p-tip și n-tip mono-Si napolitane.
Napolitanele Full Square Mono de ultimă generație au maximizat expunerea luminii la același nivel de plachetă multiplă prin extinderea măsurii pătrate. Plachetele sunt întotdeauna complet pătrate, astfel încât să se potrivească modulului PV într-un mod optim.
1 Proprietățile materialelor
proprietate | Specificaţie | Metoda de inspecție |

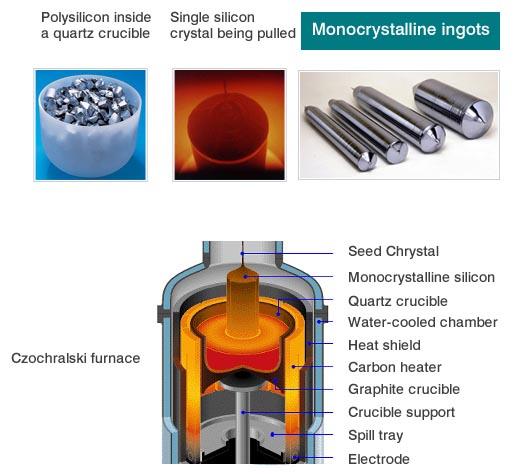

Metoda de creștere | Cz | |
Cristalinitate | Monocristalină | Tehnici preferențiale Etch（ASTM F47-88） |
Tipul de conductivitate | Tip N | Napson EC-80TPN |
Dopant | fosfor | - |
Concentrația de oxigen[Oi] | ≦8E+17 la/cm3 | FTIR (ASTM F121-83) |
Concentrația de carbon[Cs] | ≦5E+16 la/cm3 | FTIR (ASTM F123-91) |
Densitatea gropii Etch (densitatea dislocării) | ≦500 cm-3 | Tehnici preferențiale Etch（ASTM F47-88） |
Orientarea suprafeței | <100>±3° | Metoda de difracție cu raze X (ASTM F26-1987) |
Orientarea laturilor pseudo pătrate | <010>,<001>±3° | Metoda de difracție cu raze X (ASTM F26-1987) |
2 Proprietăți electrice
proprietate | Specificaţie | Metoda de inspecție |
Rezistivitate | 0,3-2,1 Ω,cm 1.0-7.0 Ω.cm | Sistem de inspecție a plachetei |
MCLT (durata de viață a transportatorului minoritar) | ≧1000 μs (Rezistivitate 0,3-2,1 Ω,cm) | Sinton tranzitoriu |
3 geometrie
proprietate | Specificaţie | Metoda de inspecție |
geometrie | Pătrat complet | |
Lungime laterală plachetă | 158,75±0,25 mm | sistem de inspecție a plachetei |
Diametrul plachetei | φ223±0,25 mm | sistem de inspecție a plachetei |
Unghiul dintre laturile adiacente | 90° ± 0,2° | sistem de inspecție a plachetei |
grosime | 180﹢20/﹣10 μm; 170﹢20/﹣10 μm | sistem de inspecție a plachetei |
TTV (Variația totală a grosimii) | ≤27 μm | sistem de inspecție a plachetei |
4 Proprietățile suprafeței
proprietate | Specificaţie | Metoda de inspecție |
Metoda de tăiere | Dw | -- |
Calitatea suprafeței | tăiate și curățate, fără contaminare vizibilă (uleiul sau grăsimea, amprentele degetelor, petele de săpun, petele de suspensie, petele epoxidice/lipicioase nu sunt permise) | sistem de inspecție a plachetei |
Marcaje de ferăstrău / pași | ≤ 15 μm | sistem de inspecție a plachetei |
arc | ≤ 40 μm | sistem de inspecție a plachetei |
urzeală | ≤ 40 μm | sistem de inspecție a plachetei |
cip | adâncime ≤0,3 mm și lungime ≤ max. 0,5 mm 2/buc; fără cip V | Sistem de inspecție a ochilor goi sau a plachetei |
Micro fisuri / găuri | Nu este permis | sistem de inspecție a plachetei |
