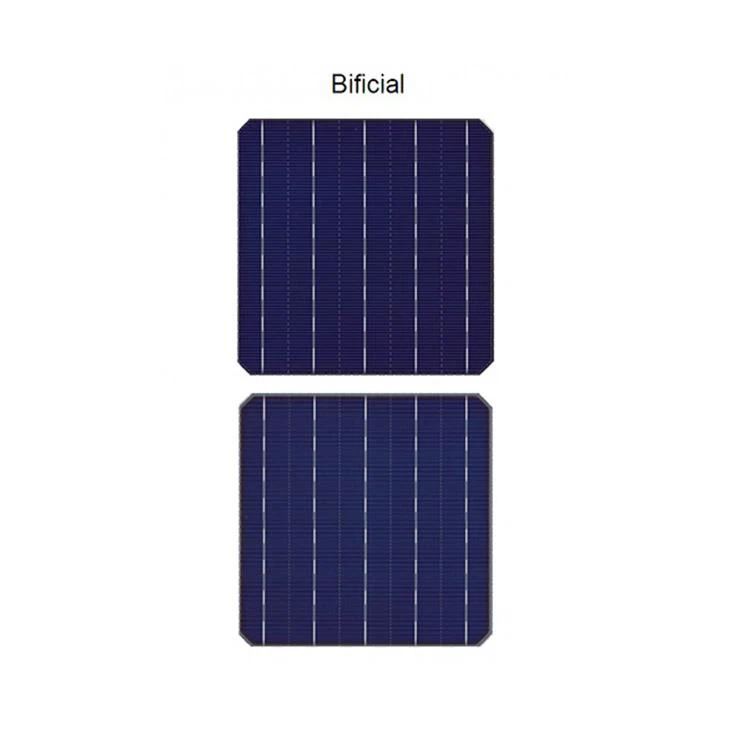

Celulă solară HJT mono bifacială de tip N

Tehnologia Silicon Heterojunction (HJT) se bazează pe un emițător și un câmp de suprafață din spate (BSF) care sunt produse de creșterea la temperatură scăzută a straturilor ultra-subțiri de siliciu amorf (a-Si:H) de pe ambele părți ale plachetelor de siliciu monocristalin foarte bine curățate, cu grosimea mai mică de 200 μm, unde celulele sunt degenerate prin procesul de fotonire, iar celulele sunt degenerate prin fotone. de oxizi conductivi transparenti care permit o metalizare excelenta. Metalizarea se poate face printr-o serigrafie standard care este utilizată pe scară largă în industrie pentru majoritatea celulelor sau cu tehnologii inovatoare.

Share to

Descrierea produselor

Structura de bază a celulei HJT

Procesul de fabricare a celulelor HJT

Procesul celulelor este finalizat prin depunerea de oxizi conductivi transparenti care permit o metalizare excelenta. Metalizarea se poate face printr-o serigrafie standard care este utilizată pe scară largă în industrie pentru majoritatea celulelor sau cu tehnologii inovatoare.

Avantajele tehnologiei HJT

Celulele solare din siliciu cu tehnologie Heterojunction (HJT) au atras multă atenție deoarece pot atinge eficiențe mari de conversie, de până la 25%, folosind procesarea la temperatură scăzută, de obicei sub 250 de grade pentru întregul proces. Temperatura scăzută de procesare permite manipularea plachetelor de siliciu cu grosimea mai mică de 100 μm, menținând în același timp un randament ridicat.

Fluxul procesului

Process flow A black

Caracteristici cheie

Eff ridicat și Voc ridicat

Coeficient de temperatură scăzut 5-8% câștig de putere de ieșire

Structuri bifaciale

【Date tehnice】

HJT solar cell Technical Data 1R

DATE TEHNICE SI PROIECTARE		COEFICIENȚI DE TEMPERATURĂ ȘI SOLDERABILITATE
Dimensiune	156,75 mm*156,75 mm±0,25	TkUoc (%/K)	-0.27
Grosime	190±30 µm	TkIsc (%/K)	+0.05
Faţă	5 bare colectoare	TkPMAX (%/K)	-0.336
Spate	5 bare colectoare	Rezistența la exfoliere minimă	>1,4 N/mm

HJT solar cell Technical Data 2R

Nu.	Eficiență (%)	Pmpp (W)	Uoc (V)	Isc (A)	FF (%)
1	23.50	5.74	0.743	9.6	80.53
2	23.40	5.72	0.741	9.592	80.43
3	23.30	5.70	0.74	9.585	80.33
4	23.20	5.67	0.738	9.577	80.24
5	23.10	5.65	0.737	9.57	80.14
6	23.0	5.63	0.735	9.562	80.04
7	22.90	5.60	0.733	9.554	79.94
8	22.80	5.58	0.732	9.547	79.84
9	22.70	5.55	0.73	9.539	79.75
10	22.60	5.53	0.729	9.532	79.65
11	22.50	5.51	0.727	9.524	79.55
12	22.40	5.48	0.725	9.516	79.45
13	22.30	5.46	0.724	9.509	79.36
14	22.20	5.44	0.722	9.501	79.26
15	22.10	5.41	0.721	9.494	79.16
16	22.00	5.39	0.719	9.486	79.06
17	21.90	5.37	0.717	9.479	78.97
18	21.80	5.35	0.716	9.471	78.87
19	21.70	5.32	0.714	9.463	78.77
20	21.60	5.30	0.712	9.456	78.67
21	21.50	5.28	0.711	9.448	78.57
